Yo, co słychać wszyscy! Jako dostawca części CNC często otrzymuję pytania o twardość popularnych części CNC. To dość ważny temat, zwłaszcza jeśli zajmujesz się produkcją. Pomyślałem więc, że podzielę się pewnymi spostrzeżeniami na ten temat.
Na początek porozmawiajmy o tym, dlaczego twardość ma znaczenie w częściach CNC. Twardość jest miarą odporności materiału na odkształcenia, zużycie i wgniecenia. W świecie obróbki CNC części muszą być wystarczająco twarde, aby wytrzymać siły i naprężenia, jakie napotkają podczas pracy. Jeśli część jest zbyt miękka, może szybko się zużyć, co prowadzi do częstych wymian i wzrostu kosztów. Z drugiej strony, jeśli jest zbyt twardy, może być trudny w obróbce, a nawet może pęknąć pod wpływem naprężenia.
Przyjrzyjmy się teraz niektórym popularnym częściom CNC i ich typowym poziomom twardości.
1. Osłona przeciwpyłowa szyny prowadzącej organy
TheOsłona przeciwpyłowa szyny prowadzącej organyjest ważnym elementem wielu maszyn CNC. Został zaprojektowany, aby chronić szyny prowadzące przed kurzem, gruzem i innymi zanieczyszczeniami. Pokrowce te są zwykle wykonane z materiałów takich jak poliuretan lub PCV.
Osłony przeciwpyłowe z poliuretanu mają zazwyczaj zakres twardości około 70–90 w skali Shore’a A. Shore A to skala używana do pomiaru twardości miękkich materiałów, takich jak guma i tworzywa sztuczne. Twardość w tym zakresie zapewnia okładce wystarczającą elastyczność do poruszania się wraz z szyną prowadzącą, zapewniając jednocześnie dobrą odporność na ścieranie i rozdarcie. Z drugiej strony osłony przeciwpyłowe z PCV mogą mieć twardość różną w zależności od składu. Generalnie mieszczą się one w przedziale 80 – 95 Shore A.

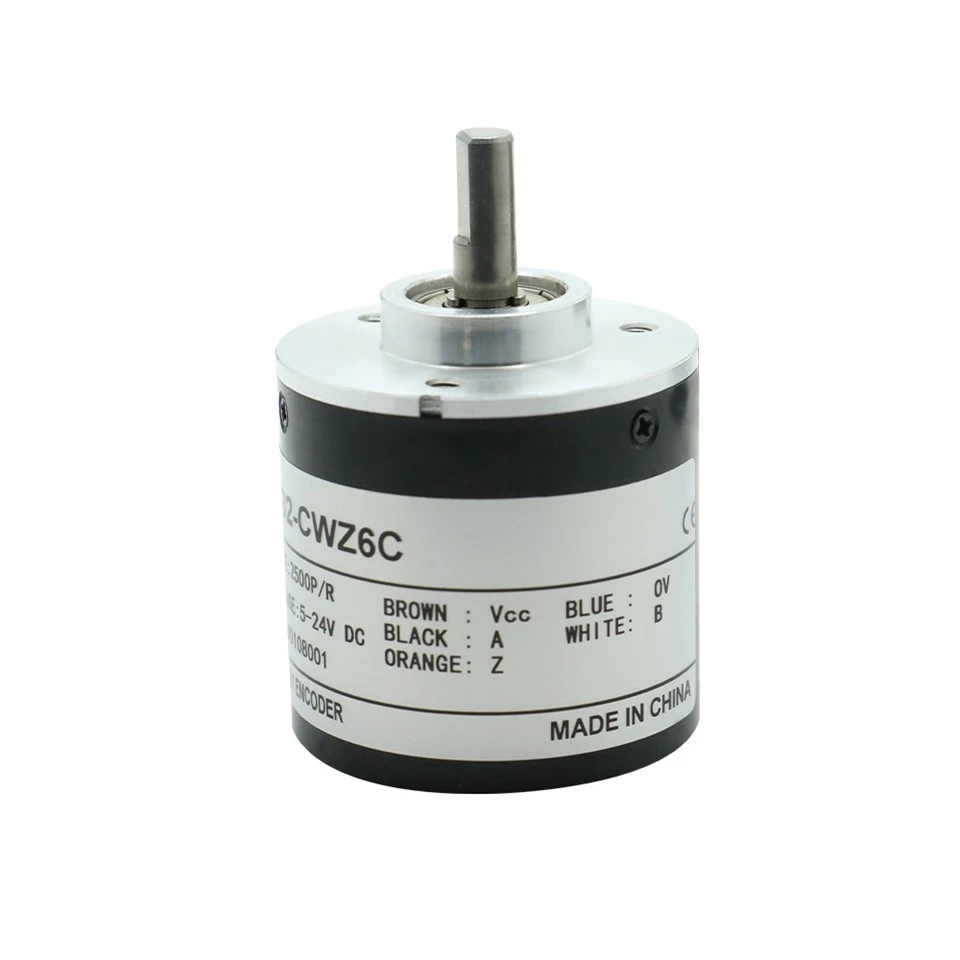

2. Enkoder E6B2
TheEnkoder E6B2jest kluczową częścią systemów CNC. Służy do pomiaru położenia i prędkości obracających się wałów. Enkodery często mają komponenty wykonane z metali i tworzyw sztucznych.
Obudowa enkodera jest zwykle wykonana ze stopu aluminium. Stopy aluminium mogą mieć różne poziomy twardości w zależności od konkretnego stopu i obróbki cieplnej. Na przykład stop aluminium 6061 - T6, który jest powszechnie stosowany w obudowach enkoderów, ma twardość w skali Brinella około 95 - 100. Test twardości Brinella jest stosowany w przypadku metali i polega na wciśnięciu twardej kulki w materiał i zmierzeniu wielkości wcięcia.
Niektóre wewnętrzne elementy enkodera, takie jak koła zębate lub łożyska, mogą być wykonane ze stali. Elementy stalowe mogą mieć szeroki zakres wartości twardości. Na przykład koła zębate ze stali węglowej mogą mieć twardość Rockwella około C20 - C30 w mniej krytycznych zastosowaniach, podczas gdy koła zębate ze stali o wysokiej wydajności mogą mieć twardość Rockwella C50 - C60. Test twardości Rockwella jest kolejną powszechną metodą pomiaru twardości metali i opiera się na głębokości penetracji wgłębnika.
3. Końcowe łożysko podporowe
Końcowe łożyska podporowesłużą do podparcia wałów w maszynach CNC. Muszą być w stanie wytrzymać obciążenia promieniowe i osiowe. Łożyska są zwykle wykonane ze stali wysokowęglowej chromowej.
Łożyska ze stali chromowo-węglowej mają zwykle twardość Rockwella około C58 - C64. Ta wysoka twardość jest konieczna, aby wytrzymać duże naprężenia kontaktowe pomiędzy elementami tocznymi (kulkami lub rolkami) a bieżniami. Twardość pomaga również zmniejszyć zużycie i zwiększyć żywotność łożyska.
Istnieją również inne czynniki, które mogą wpływać na twardość części CNC. Obróbka cieplna jest jedną z najważniejszych. Na przykład hartowanie i odpuszczanie może znacznie zwiększyć twardość części stalowych. Hartowanie polega na szybkim schłodzeniu nagrzanej stali, co zmienia jej mikrostrukturę i czyni ją twardszą. Następnie przeprowadza się odpuszczanie, aby złagodzić naprężenia wewnętrzne powstałe podczas hartowania i poprawić wytrzymałość części.
Sam proces produkcyjny również może mieć wpływ. Operacje obróbcze, takie jak szlifowanie, mogą czasami powodować utwardzenie powierzchni części. Zgniot - hartowanie następuje, gdy podczas obróbki struktura materiału ulega deformacji, powodując twardnienie powierzchni.
Jeśli chodzi o wybór odpowiedniej twardości części CNC, najważniejsze jest znalezienie równowagi. Należy wziąć pod uwagę zastosowanie, obciążenia, jakim będzie poddawana część, oraz związane z tym procesy obróbki. Jeśli nie masz pewności, zawsze warto skonsultować się ze specjalistą.
Jako dostawca części CNC widziałem na własne oczy, jak ważne jest uzyskanie odpowiedniej twardości. Ściśle współpracujemy z naszymi klientami, aby zrozumieć ich specyficzne potrzeby i zapewnić im części o optymalnej twardości dla ich zastosowań.
Jeśli działasz na rynku części CNC i chcesz dowiedzieć się więcej o wymaganiach dotyczących twardości dla Twojego konkretnego projektu lub jeśli chcesz po prostu omówić dostępne opcje, nie wahaj się z nami skontaktować. Jesteśmy tutaj, aby pomóc Ci znaleźć najlepsze rozwiązania dla Twoich potrzeb produkcyjnych. Niezależnie od tego, czy jest toOsłona przeciwpyłowa szyny prowadzącej organy, jakiśEnkoder E6B2lubKońcowe łożysko podporowe, mamy dla Ciebie wsparcie.
Porozmawiajmy i zobaczmy, jak możemy współpracować, aby Twoje projekty CNC zakończyły się sukcesem.
Referencje:
- „Podręcznik maszynowy” – kompleksowe źródło informacji na temat inżynierii mechanicznej i produkcji.
- „Nauka o materiałach i inżynieria: wprowadzenie” — podręcznik obejmujący podstawy inżynierii materiałowej, w tym twardość i inne właściwości materiałów.
